悬链步进通过抛丸机用于铸件、锻件等工件的除锈清理，清理后的工件保证清砂干净、无铁锈、氧化皮等，使工件表面出现金属光泽，并暴露铸件表面缺陷，消除工件内应力，表面粗糙度达到GB6060.5规定的Ra12.5要求，符合JB/T8355-96 Sa2.5 级。
工艺流程:
本清理机为步进式双工位抛丸清理机。其具体工作过程如下：
乐彩汇 装零件→关门→抛丸清理→开门→步进→卸零件→装零件→抛丸清理工件在两挂吊具的吊装下进入抛丸清理室，当进入抛丸清理区后，悬链自动停止，同时大门关闭，两挂工件在各自的工位上在自转机构的驱动下自转，同时高效抛丸器对工件进行抛丸清理，清理完毕，丸料控制器停止供丸，大门打开，工件在悬链输送系统的驱动下被输送出抛丸清理室，同时未被清理的两挂工件被输送进抛丸清理室，重复以上过程，对工件进行高效率的抛丸清理。
设备组成及主要配置

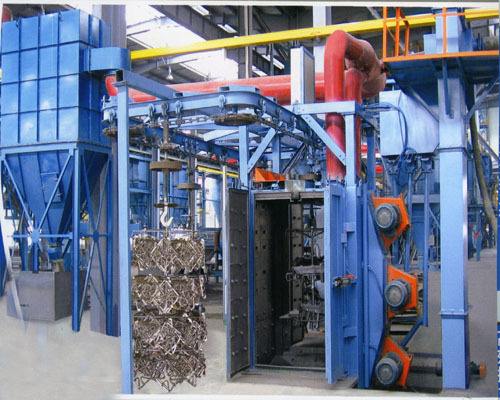

乐彩汇 悬链步进通过抛丸机是二工位悬链步进式抛丸清理设备，主要由抛丸清理室、气动开关门、抛丸器总成、丸料循环净化系统、悬链输送机（无级调速）、工件自转机构（无级调速）、除尘系统和控制系统等部分组成。本设备的大部分板焊件均经过抛丸处理，提高了防锈性能。
1.抛丸清理室
抛丸清理室的侧壁设计6台大功率抛丸器总成，分2个工位，每个工位三个抛头，保证对被清理工件进行全面的抛丸清理。室体内衬防护板均采用ZGMn13护板：抛丸器的布置经过计算机三维动态模拟，所有布置的角度、位置均由计算机设计确定。在照顾所有需清理工件的基础上，尽量减少丸料的空抛，从而大限度地提高了丸料的利用率，减少了对清理室内防护板的磨损。 清理室顶部吊钩行走槽处采用护板、多层抗磨胶版、并且底层为耐冲击的聚胺脂板密封,顶部尼龙刷组成迷宫式密封带，结构精巧，以杜绝丸料反弹室体外。同时室体顶部悬链吊钩行走的部位，我们采用活动密封板的方式来进行密封。同时抛丸室进出口密封附室我们采用弹性夹钢耐磨橡胶板密封。
2.抛丸器总成
抛丸器总成由抛丸器、电机、等组成。 本机共有6台抛丸器，迪砂公司抛丸器技术生产的高效抛丸器，它具有下述优点:
高效:特殊的分丸轮结构，抛丸比能可达到16.5kg/min·kw。
①叶片装拆迅速；
乐彩汇 ②采用单圆盘叶轮，稳定性好，抛射区集中，抛丸均匀。 DISA通过式抛丸机
乐彩汇 ③本抛丸器中的叶片、分丸轮、定向套等，采用高铬耐磨材料，经特殊热处理工艺制作而成，使叶片重量差控制在5克之内，大大降低抛丸器运行时的噪声，延长了易损件的寿命。
乐彩汇 ④外形美观、结构精致、制造维修方便，噪声低。
⑤抛丸器上安装有限位装置：在打开抛丸器顶盖进行检修时，保证设备不能启动，从而保护检修人员的安全。
乐彩汇 3.丸料循环净化系统
丸料循环净化系统可分为循环系统和丸料分离净化系统，由螺旋输送器、溜丸管、斗式提升机、丸砂分离器、气动供丸闸阀、输丸管等组成。
乐彩汇 ①螺旋输送器：螺旋输送器由摆线针轮减速机、螺旋轴（螺旋叶片采用16Mn材料）、输送罩、带座轴承等组成。本部件我公司已实现系列化，通用性、互换性高，性能稳定可靠，整个螺旋轴采用焊后整体加工，从而保证了螺旋轴两端的同轴度，提高了运行稳定性。
②斗式提升机：斗式提升机由摆线针轮减速机、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置等组成。为了保证工作时输送胶带不打滑，滚筒被制作成鼠笼型，这样既提高了提升胶带与带轮间的磨擦力，避免了老式光皮带轮的打滑现象，又降低了提升皮带的预紧力，延长了提升胶带的使用寿命。同时提升机设有一套涨紧装置。当皮带松弛时，通过调节提升机上部两侧的调整螺栓，可以涨紧皮带。提升机的下部轴上装有脉冲轮，可检测跟踪提升机的工作状态，一旦出现提升机转不动或打滑等故障，可及时将信号反馈PLC处理，保证设备的安全运转。 ③丸砂分离器：本机采用的BE型满幕帘式分离器本机采用的满幕帘式分离器。分离器主要由分、输送螺旋，分选区丸料仓、等组成。是目前我公司新式的分离器。调整分离器的垂直与水平调节挡板之间的缝口，可以改善布料层的高度及轨迹，配合调整分离区的调节挡板，可以获得良好的分离效果，使分离效率可高达99%,这样不仅实现了丸料与灰尘、丸料与较大颗粒、同时实现了丸料与相同颗粒的砂粒的分离。
乐彩汇 ④丸料分配系统：采用我公司独立研制的SM气动闸阀。
4.悬链输送机：主要由
①悬链：重型模锻可拆链，单钩承重640Kg。
乐彩汇 ②驱动装置：吊链驱动为链传动，靠行星减速机传动装置获得需要的转速。吊挂在锚头吊钩上的清理工件，由驱动链轮通过链条拖动，沿吊轨步进式地行进。
乐彩汇 ③涨紧装置：它用来补偿链长和轨道长的制造误差，有利于链条的安装并补偿在运转过程中因磨损使链条节距增长的影响，以保持链条的涨紧状态，消除线路中可能产生的多涨力。本机涨紧装置靠配重体的重力作用使小车框架上的滚轮滚动，带动滚轮组移动，达到自动涨紧之目的。
