一、 机器用途

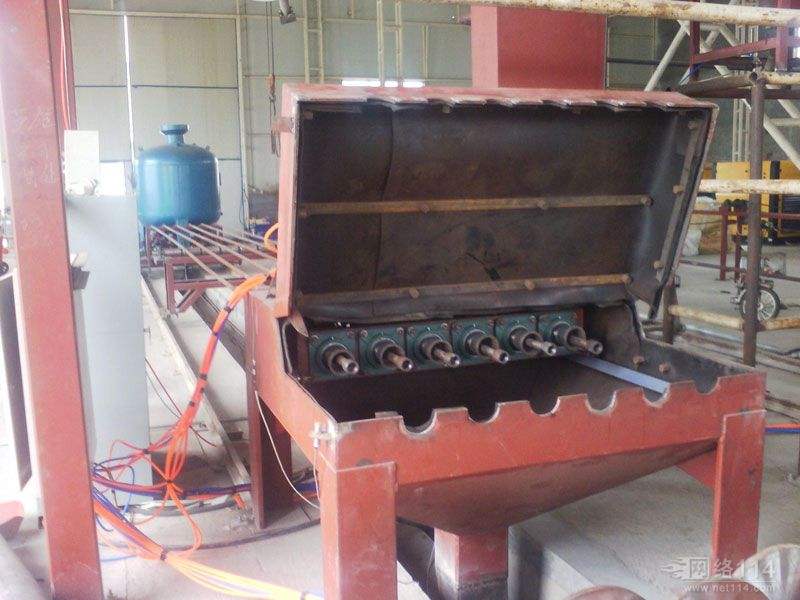

钢管内壁抛丸机（同时清理六根钢管内壁）用以去除钢管内壁的铁锈、焊渣以及氧化皮等杂物，使工件表面美观光洁。钢管内壁抛丸机（同时清理六根钢管内壁）可以同时处理六根钢管内壁的清理工作。
二、工作环境
1、电源电压 AC 380V/3 50HZ
乐彩汇 2、压缩空气耗量 6m3/min6抢 (6把喷枪同时开)
乐彩汇 3、空气压力 0.6-0.7MPa
三、六工位钢管内壁抛丸机主要技术规格
1、系统处理主要技术性能
项目
单位
数值
清理工件规格
直径×长
mm
φ50-φ273×6m-12.5m
清理工件
清理工件时间
min
0.8～15.0
一次清理数量
件
6
生产效率
支
240/8小时按φ73mm-12.5米
单只钢管
支
按1.2t设计
装机功率
kw
乐彩汇约45 kw(单台不含空压机)
控制系统
电器控制系统
优质低压电器元件、变频器等组成
2、 性能参数
序号
项 目
数量
指 标
1
台车大负载
≤5000kg
2
清理效果
乐彩汇GB8923-88；达到Sa2.5。
3
使用合金钢丸规格
丸粒大小：φ1.0mm-φ1.5mm
砂粒种类：合金钢丸-石英砂-棕刚玉（用户自备）
4
工件转动装置
2
乐彩汇旋转功率：21.5KW
转 速：50-100r/min
托 轮：挂耐磨橡胶
5
连续式喷丸器
型号Q250-Ⅲ
1
喷枪数量：6
工作气压：0.6-0.8MP
贮砂容积：3m3
喷射量：6-9t/h
耗气量：36m3/min
6
提升机
1
功率；2.2KW
提升量：30t/h
7
分离器
1
分离量：30t/h
8
螺旋输送器
2
输送量：30t/h
功 率：1.5kw2
9
丸料加入量
1
5t
10
主喷室
1
铸钢锰13防护板
乐彩汇预热喷射区使用寿命一年
密封胶板-轴承
11
辅喷室
1
铸钢锰13防护板
预热喷射区使用寿命一年
密封胶板-钢帽
10
钢管升举装置
3
乐彩汇气动-与钢管接触部位衬加20mm后聚氨酯
11
钢管对齐装置
1
旋转功率： 1.5KW
乐彩汇转 速：50-100r/min
托 轮：挂耐磨橡胶
乐彩汇被动轮：可调节旋转角度
3、输送台车系统处理技术性能
项目
单位
数值
输送速度(变频调速)
m/min
0.5～3m/min
台车驱动电机功率
kw
3 KW
台车体积
mm
根据实际情况
喷丸管输送长度
mm
13000
4、除尘系统参数
项目
单位
数值
脉冲布袋除尘器（MC-72）
风机型号
台
4-72№8C
风机功率
kw
18.5
除尘效率
＞99.0％
压损
pa
2010～1750
除尘风量
M3/h
乐彩汇19101～25468
布袋数量
72
72
整机噪音
dB
≤90
排尘浓度
mg/ m33
≤100
